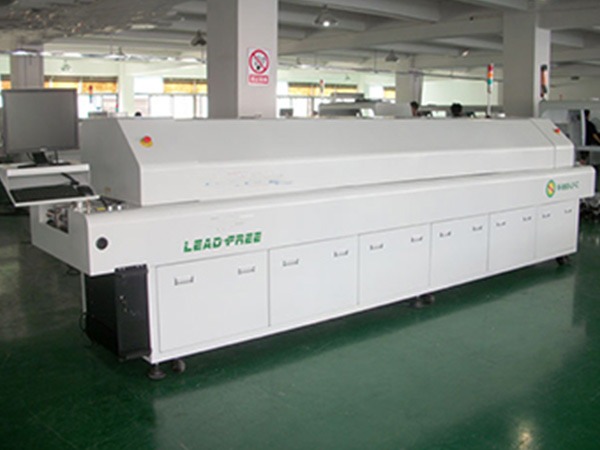

RF系列标准型无铅热风回流焊

产品参数/ Product parameter

技术参数:  Specifications

型号Moder

VS-RF650LF

VS-RF750LF

VS-RF850LF

VS-RF1050LF

加热部分参数 Heating system

加热区数量

Heating zone

上6/下6  U6/D6

上7/下7   U7/D7

上8/下8 U8/D8

上10/下10  U10/D10

加热区长度

Heating Zone length

2180mm

2520mm

2920mm

3320mm

冷却区数量

Cooling zone quantity

2

排风量



10m3/min×2 以上

运输部分参数 Conveyor system

PCB最大宽度

Max width of PCB

400mm

导轨调宽范围

Rail adjustment range

50~400mm

运输方向

Conveyor direction

左→右(右→左可选)  L→R(R→L  option)

导轨固定方式

Fixation type of rail

前固定(选项:后固定)   Front or rear rail fixed

运输带高度

Conveyor height

900±20mm

PCB运输方式

Conveyor type

链传动+网传动(选项:中央支撑) Chain+Mesh

运输带速度

Conveyor speed

0~1800mm/Min

控制部分参数 Controlling system

电 源 Power

3ψ 380V50/60HZ

总功率

47KW

57KW

67KW

83KW

启动功率Star-up power

28KW

34KW

40KW

56KW

正常消耗功率

Normal power

Approx.9KW

Approx.11KW

Approx.14KW

Approx.18KW

功率分配

第一最后两个加热区上下各为5KW,其余上下各为3KW

升温时间

Heat-up time

Approx. 20min

温度控制范围

Range of temp. control

室温~350℃  Room temp.~ 350℃

温度控制方式

Temp. control

PID&SSR

温度控制精度

Temp. control accuracy

±1℃

PCB板温分布偏差

PCB temp. deviation

±3℃

设置参数存储



可存多种设置参数

异常警报

Abnormal alarm

温度异常 (恒温后超高温或超低温) / 掉板报警

Over-temperature difference and PCB drop alarm

信号灯

三灯式 黄-升温;绿-恒温;红-异常1

整机尺寸

Dimension Size

L4350xW1500xH1500

L4680xW1500xH1500

L5020xW1500xH1500

L4680xW1500xH1500

重量Weight

Approx.1300kg

Approx.1400kg

Approx.1700kg

Approx.1950kg
