特点：
1.采用进口的大电流固态继电器无触点输出，安全，配备专用SSR散热器，散热效率大幅度提高，有效地延长其使用寿命。
2. 发热部件采用进口优质元件，确保整个系统的高稳定性，更能确保较长的使用寿命。
3. 结合温控器特有的PID模糊控制功能，一直监视外界温度及热量值的变化，以最小脉冲控制发热器件，快速作出反应，确保温控精度，机内温度分布误差极小，长度方向温度分布符合IPC标准。
4. 发热区模块化设计，方便维修拆装。
5. 具有温度超差，故障诊断，声光报警功能。
6. 独立小循环运风设计，上下加热方式，热补偿性好，热效率高，省电，加温速度快，适合BGA及CSP等元件优质产品焊接。特制强制热风循环结构系统，使PCB及元器件受热均匀，效率高，升温速度快。
7. 预热区、焊接区和冷却区上下独立加热，独立循环，独立控温，相邻温区温差MAX可达100℃，不串温，每个温区的温度和风速可独立调节。
8. 各温区功率匹配适当，升温迅速，从室温至设定工作温度约15分钟。并具有快速高效的热补偿性能。
9. 专用不锈钢乙字网带，耐用耐磨。长时间使用不易变型。
10. 延时开关机保护功能,停机后均匀降温,有效防止因不均匀降温而产生的部件变形。
11. 电控元件部份采用优质进口元件，确保设备长期连续稳定保修。的运作，高温部件三年免费
技术参数 SPECIFICATIONS

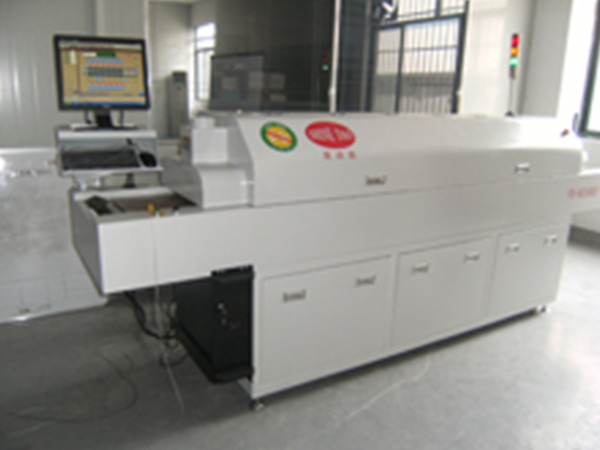

技术参数Specifications | VS-AC510LF | VS-AC610LF | VS-AC710LF | VS-AC810LF | |
加 热 部 分 参 数 | 加热区数量 | 上 5/ 下 5 | 上 6/ 下 6 | 上 7/ 下 7 | 上 8/ 下 8 |
加热区长度 | 1800mm | 2200mm | 2600mm | 3000mm | |
冷却区数量 | 1个自然风冷却 | ||||
送 输 部 分 参 数 | PCB 最大宽度 | 网带式300mm / Mesh type 300mm 或选配网带式400mm / Mesh type 400mm | |||
运输方向 | L→R （ R→L.option ）左→右 | ||||
运输导轨固定方式 | 前端 /Front | ||||
传输带高度 | 网带 880±20mm，/ Chain 880±20mm | ||||
传送方式 | 网传动 / Mesh | ||||
运输带速度 | 0-2000mm/min | ||||
控 制 部 分 参 数 | 电源 | 3 Phase 380V(220V option) | |||
启动功率 | 14KW | 18KW | 22KW | 26KW | |
正常工作消耗功率 | Approx.3.5KW | Approx.4KW | Approx.4.5KW | Approx.5KW | |
升温时间 | 约 20 分钟/About 20 Minutes | ||||
控制方式 | 全电脑+三菱PLC控制 或温控模块控制 | ||||
温度控制安全范围 | 室温-310℃/Room Temperature-310℃ | ||||
温度控制方式 | PLC温度模块控制 或温控模块PID+SSR | ||||
温度控制精度 | ±2℃ | ||||
PCB 板温度分布偏差 | ± 2℃ | ||||
异常警报 | 温度异常（恒温后超高温或超低温）/ Temperature abnormity | ||||
机 体 参 数 | 重量 | Approx220kg | Approx.250kg | Approx300kg | Approx350kg |
外型尺寸 L×W×H | L3000×W612×H1400 | L3400×W612×H1400 | L3800×W612×H1400 | L4000×W612×H1400 | |

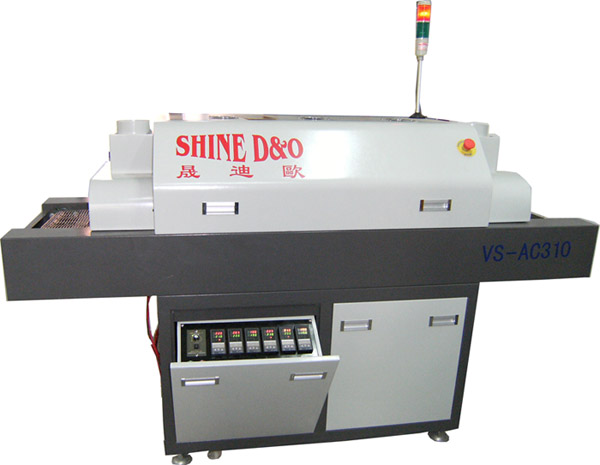

技术参数Specifications | VS-AC310 | |||||||||
加 热 部 分 参 数 | 加热区数量 | 上3/下3 | 上 3/ 下2 | 上3/ 下1 | 上3/下0 | |||||
加热区长度 | 1000mm | |||||||||
冷却区数量 | 1个自然风冷却（等离子直流风扇） | |||||||||
送 输 部 分 参 数 | PCB 最大宽度 | 网带式300mm / Mesh type 300mm（广州东城不锈钢网带） | ||||||||
运输方向 | L→R （ R→L.option ）左→右（选配右→左） | |||||||||
运输网带方式 | 前端 /Front | |||||||||
传输带高度 | 网带 800±20mm，/ Chain 800±20mm | 网带 550±20mm，/ Chain 550±20mm | ||||||||
传送方式 | 网传动 / Mesh | |||||||||
运输带速度 | 0-1800mm/min（台湾中大60瓦调速马达1：150牙箱） | 0-1500mm/min（台湾中大60瓦调速马达1：150牙箱） | ||||||||
控 制 部 分 参 数 | 电源 | 3 Phase 380V(可选220V电源) | ||||||||
启动功率 | 9KW | 8KW | 7KW | 5KW | ||||||
正常工作消耗功率 | Approx.3KW | Approx.2.5KW | Approx.2KW | Approx.1.5KW | ||||||
升温时间 | 约 20 分钟/About 20 Minutes | |||||||||
控制方式 | 仪表PID控制(日本RKC温控表) | |||||||||
温度控制安全范围 | 室温-310℃/Room Temperature-310℃ | |||||||||
温度控制方式 | 温控模块/ module | |||||||||
温度控制精度 | ±2℃ | |||||||||
PCB 板温度分布偏差 | ± 2℃ | |||||||||
异常警报 | 温度异常（恒温后超高温或超低温）/ Temperature abnormity | |||||||||
机 体 参 数 | 重量 | Approx180kg | Approx180kg | Approx180kg | Approx80kg | |||||
外型尺寸 L×W×H | L2000×W612×H1220 | L1400×W612×H650 | ||||||||
