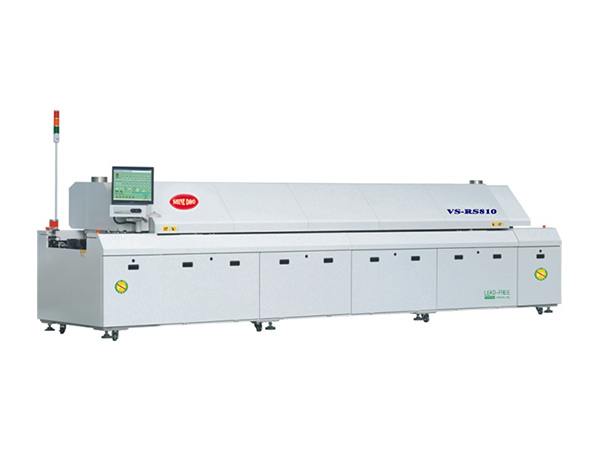

RS系列大型无铅热风回流焊

产品参数/ Product parameter

特点:
·采用工业控制电脑+PLC,确保控制体系稳定,杜绝死机;

·上下独立加热模组,独立热风循环,以适应不同无铅锡膏的焊接温度要求;

·上炉体开启采用双电动丝杆顶升机构,安全,便于炉膛清洗;

·温区之间隔40mm,温区温差可达80℃以上,不窜温,不产生锡珠;

·采用进口发热部件,温度均匀,补偿效率高,适合于CSP,BGA元件焊接;

·传输速度由电脑全闭环控制,PCB传输链宽度通过面板控制,操作简便;

·Windows2000操作系统,人机对话方便,中英文版本任意切换,操作简便;

·内置UPS及自动延时关机系统,确保PCB及回流焊机在断电或过热时不受损坏;

·具有PCB自动计数,声光报警功能;

·可存储用户所有的温度、速度设置及其设置下的温度曲线,并可对所有数据及曲线进行打印;

·可分区加热,以减小启动功率;

·具独立超温保护电路,超高温后会自动切断加热电源并报警;


技术参数  SPECIFICATIONS

技术参数Specifications

VS-RS820PC-LF

VS-RS1020PC-LF

加热区数量

上Up8/下Bottom8

上面8个微循环加热区,下面8微循环个加热区

上Up10/下Bottom10

上面10个微循环加热区,下面10微循环个加热区

加热区长度

2800mmmm

3480mm

冷却区数量

2 cooling zones 2个强制风冷却温区

B 最大宽PC度

网带式450mm +导轨350mm/  Mesh type 450mm

或选配网带式610+导轨550mm /  Mesh type 550mm

运输方向

L→R ( R→L.option )左→右

运输导轨固定方式

前端 /Front

传输带高度

网带 880±20mm,/ Chain 880±20mm

传送方式

网传动+导轨链条 / Mesh

运输带速度

0-2000mm/min

电源

3 Phase 380V

启动功率

52KW

68KW

正常工作消耗功率

Approx.12KW

Approx.17KW

升温时间

约 20 分钟/About 20 Minutes

控制方式

全电脑+PLC控制

温度控制安全范围

室温-380℃/Room Temperature-380℃

温度控制方式

PLC温度模块控制+PID+SSR

温度控制精度

±2℃(PID闭环控制 + SSR驱动 /  PID Close Loop Control + SSR Driving)

PCB 板温度分布偏差

± 2℃

异常警报

Over temperature diff erence (Alarm for over-low constant temperature)

温度超差(恒温后超高或超低报警)

重量

Approx1800kg

Approx2200kg

外型尺寸 L×W×H

L5200×W1400×H1650

L5800×W1400×H1650
