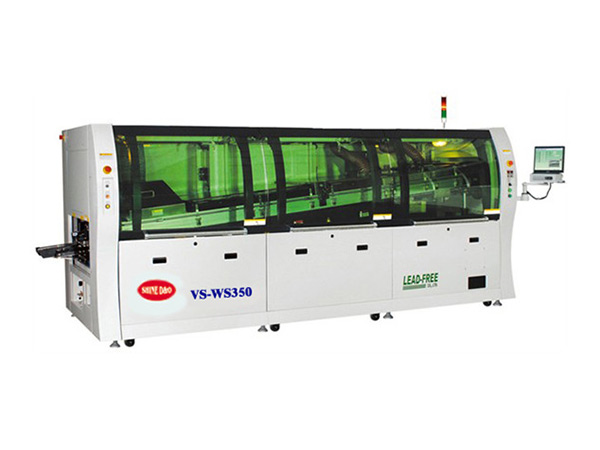

特点：
事 项 | 性 能 | 特 点 说 明 |
PCB板要求 | ||
PCB基板尺寸 | 标准机 W：30~350mm |
|
PCB板上元件高度限制 | 100mm | 有特殊高度要求请备注 |
PCB板运输方向 | 标准：L→R 左→右 | R→L右→左 式样下单前需说明 |
喷雾部件 | ||
喷头 | 采用日本明治A-100喷头，喷雾范围20~65mm扇面可调，喷头高度50~200mm可调,最大流量60Ml/min. | 全自动内置式喷雾系统，整个喷雾均采用进口原件，确保喷雾平稳、均匀，并带有光电眼自动检测定点喷雾。 |
气路系统 | 采用进口亚德克过滤器,控制阀和管接头. | 确保喷雾可靠性 |
喷雾喷嘴移动系统 | 三菱（瑞士思博技术）PLC+三星液晶全电脑智能控制 | 控制器根据PCB宽度，运输速度，精确控制喷雾时间，喷雾速度，可设定喷雾提前量，滞后量，喷雾宽度，还根据不同需要人工设定喷雾速度 |
喷头移动方式 | 进口无杆气缸驱动动作350mm | 精确执行PLC数据，自动调整喷雾速度， |
标配雾气回收网板 | 将多余助焊剂雾气过滤回收 | 减少环境污染 |
网板斜置式雾气回收整流罩 | 雾气回收网板及整流罩上留存的助焊剂液滴，将顺倾斜方向流动 | 避免垂直落下，污染PCB |
助焊剂过滤回收系统 | 抽风系统不锈钢钢丝网过滤，利用流体的特性大限度的过滤回收多余的助焊剂。 |
|
预热部件 | ||
三段式加长预热区 | 三段预热总长1800mm，远红外+热风，温度独立控制. |
|
温控方式 | 宏格温控模块 三菱PLC智能电脑调节 | 温控精度高，带保护功能 |
加热部件 | 高能台展不锈钢发热管带散热片保护 |
|
预热功率 | 总功率10kw |
|
预热效果 | 加上红外温度补偿，可确保PCB板温度掉幅不超过5℃。可达到特殊的无铅焊接工艺。 |
|
安装模式 | 模块化设计，便于维修与保养 |
|
锡炉部件 | ||
锡炉材质 | 无铅炉胆 |
|
锡炉容锡量 | 350kg左右 |
|
锡炉温度范围 | 室温~300℃ |
|
高度调节范围 | 0－12MM可调 |
|
锡炉功率 | 12kw |
|
锡炉的移动方式 | 丝杆调节 |
|
第一波峰与第二波峰间距 | 25~30mm | 确保焊接点在第一波峰沾锡后，进入第二波峰时，PCB焊点上的挂锡处于熔融状态，增强无铅焊锡的浸润性。 |
第一波峰喷口 | 标准冲击波 | 针对红胶贴片焊接工艺设计 |
第二波峰喷口 | 标准平面锡波 | 平衡焊锡均匀度 |
低氧化设计 | 大多数情况下：有铅锡渣：≤1.5kg/8h 无铅锡渣：≤1.5kg/8h 锡条含杂质不同锡渣约有偏差 |
|
波峰马达 | 意大利BEM公司高温马达，波峰高度数字化调节 | ★ 5年包换部件 |
加热部件 | 特制长寿命外热式发热管，配置外热铸铁板加热，日本Nationa固态继电器。锡加热均匀正负2度。 | ★ 5年包换部件 |
制冷系统（标配） | ||
冷却方式 | 双面风批强制风冷系统 |
|
风机功率 | 180W |
|
喷口冷气流速 | ~1.2m/s（1.2米/秒） |
|
冷风风道系统 | 充分考虑流体的特性，获得均匀的上、下两个平面风。 |
|
PCB传送系统 | ||
高强度耐磨导轨 | 专用铝导轨镶可拆卸耐磨不锈钢导轨；特殊的热补偿防变形伸缩结构，确保导轨不变形、不掉板。 |
|
传送用双钩钛爪 | 专用双钩钛爪（纯钛99.405%），夹板标准≤3mm |
|
C/V速度设定最小单位范围 | 最小单位1mm/min, 0~1800mm/min |
|
运输马达 | STK120W三相变频马达 | ★ 5年包换部件 |
链条钛爪限力器 | 防止卡板烧死传动电机. |
|
机体结构 | ||
机架结构 | 流线型整体框架焊接结构，流线型设计，美观、坚固耐用 |
|
前后门结构 | 均为可拆卸式结构，提供最大的维护空间 |
|
电器及控制性能 | ||
控制主件 | 三菱PLC+三星液晶全电脑 | ★ 3年包换部件 |
设备及人员安全性 | 设漏电保护器 |
|
异常报警方式内容 | 温度过高或过低报警 |
|
技术参数：
运输系统 | P C Broad width | 基板宽度 | Max350mm |
PCB conveyor height | PCB运输高度 | 750±20mm | |
PCB conveyor speed | PCB运输速度 | 0-1.8m/min | |
PCB conveyor direction | PCB运输方向 | L→R（R→L option） | |
喷雾系统 | Spray fashion | 喷雾方式 | 无杆气缸+明治A-100喷头/SMC & nozzle |
Flux storage tank | 助焊剂容量 | Max5.2L | |
预热系统 | Preheating length | 预热区长度 | 1800mm三段 |
Preheating zone quantity | 预热区数量 | 3段/3 zone sirocco | |
Preheating Temperatures | 预热区温度 | Max. 220℃ | |
Preheating capacity | 预热功率 | 10KW | |
焊接系统 | Suitable solder type | 适用焊料类型 | 无铅Lead-free |
Solder volume | 锡熔量 | 350KG 左右 | |
Wave solder pot | 波峰焊锡炉功率 | 12KW | |
整机参数 | Power requirements | 电源 | 3 Phase 380V |
Air supply | 气源 | 4-7kg/cm2 12.5L/min | |
Power for heating up | 启动功率 | 22KW | |
Power for operation | 正常运行功率 | MAX 8KW | |
Temperature control | 控温方式 | 三菱PLC+三星液晶电脑智能控制/ SW module | |
Control fashion | 整机控制方式 | 三菱PLC+三星液晶电脑智能控制 | |
Weight | 重量 | Max 1200kg | |
Body Dimensions | 机身尺寸 | L4000xW1300xH1700 |
