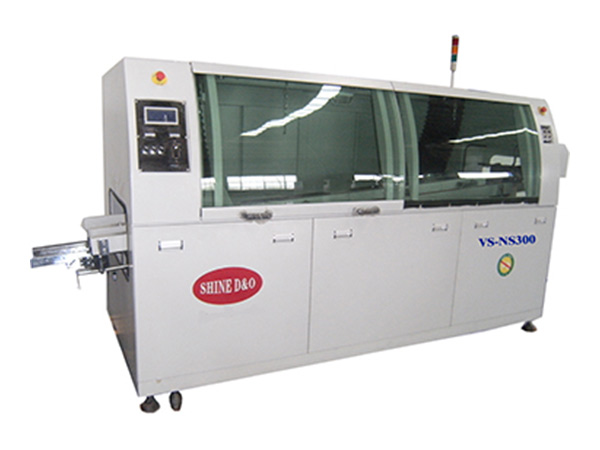

NS系列标准型无铅波峰焊

产品参数/ Product parameter

规格表

NS系列无铅波峰焊

VS-NS350

VS-NS300

VS-NS250

外形尺寸:

4600X1300X1700

3800X1200X1650

2500x1200x1600

重量

Approx:1300kg

Approx.1200Kg

  Approx.800Kg

电源

3P5W,380V50/60HZ 63A

启动功率

22kw

20kw

10kw

正常运行功率

8kw

6kw

3kw

控制系统

触摸屏控制(Board)+PLC

喷雾方式

气缸式(Air cylinder)

助焊剂容量

6L

喷雾气压

0.25MPa~0.4MPa

助焊剂流量控制

10-100ml/min

抽风方式

上下抽风(Up&down exhaust)

抽风管直径(mm)

Φ200



排风量

25M3/min 

预热方式

热风+红外补偿

全红外预热

温度控制方式

PLC温控模块

PID+SSR

预热区数量

3

2

1

预热区长度(mm)

1900mm

1800mm

 600-800mm

预热温度可调范围

室温(Room Temp.)~250℃

预热区功率

10KW

8kw

4kw

预热升温时间(min)

Approx.15min(setting:150℃)

宽度范围 ((L×W)( mm)

Max:350mm

Max: 300mm

  Max: 250mm

PCB 传送方向

从左到右(L→R)

传送速度范围 (mm/min)

0-2000

运输高度(mm)

750±20

允许PCB元件高度(mm)

上(TOP):120mm,下(Bottom):15mm

速度控制方式

变频器闭环无级调速(Closed loop)

双钩钛爪

导轨宽度调整方式

手动(Manual)

导轨角度

4°~7°

锡炉工作方式

机械式(Motor drive)

锡炉材质

全钛(Full titanium)

波峰调节方式

变频器(Inverter)

锡炉发热管功率

380VAC  12KW

 380VAC  6KW

锡炉最高温度

300℃

锡炉容量

350kg

300kg

 250kg

波峰驱动功率

1/2HPX2  3P220VAC

锡炉升温时间

Approx180min(setting:250℃)

炉温控制方式

PID+SSR

冷却方式

常温风冷(Forced)
