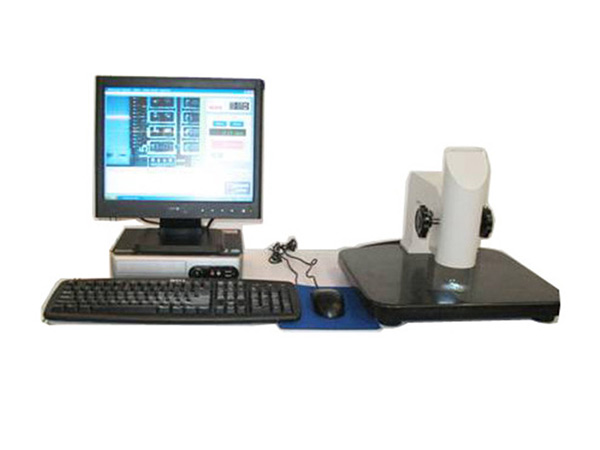

VS-810 2D锡膏测厚仪

产品特性

1．Windows视窗界面，操作简单；

2．测量值可记录存档及打印；

3．测量数值准确无误；

4．可随电路板厚度的不同调整焦距；

5．机身小巧灵活，移动方便。

适用：

1．各种厚度、宽度与长度的测量与统计分析；

2．锡膏印刷制程品管的检查；

3．锡膏印刷成型后的尺寸量测；

4．在允许测量范围内同样适用与其它物品的测量与检验；

功能：

1．测量厚度、长度、宽度、间距、直径、角度；

2．提供高度分布数值；

3．不同锡膏厚度的分析与控制；

4．测量结果的单点及多点列表；

5．X-Bar管制图，Range管制图；

6．Cp，Cpk管制图及统计报表。

规格参数: VS- 810（桌面式）

测量原理                 非接触红外线雷射光源

可视范围                 6.4 X 5.1 mm

工作台尺寸              400×400mm

解析度                   0.005 mm

重复测量精度             0.001mm

相机                     200万（CCD相机）高色素彩色相机

检测范围                 高度, 长度, 角度, 圆周

电脑                     Intel Duo Core, Windows O/S

光源                     LED

单位                     Inch, mm, mils, Microns

统计表                   X-Bar, Range, Cp, Cpk

电源                     AC 200V ~ 240V, single phase, 50/60Hz,

环境                     温度 : 10 ~ 40°C , 湿度 : 30 ~ 80% RH

尺寸 (W x D x H)         900 x 900 x 600 mm(35.4 x 43.3 x 23.6 inch)

硬件配置：

1)  DELL  Intel Pentium 4 或 兼容处理器.

2)  2 GB内存.

3)  1个USB 2.0 接口.

4)  1个Com接口
