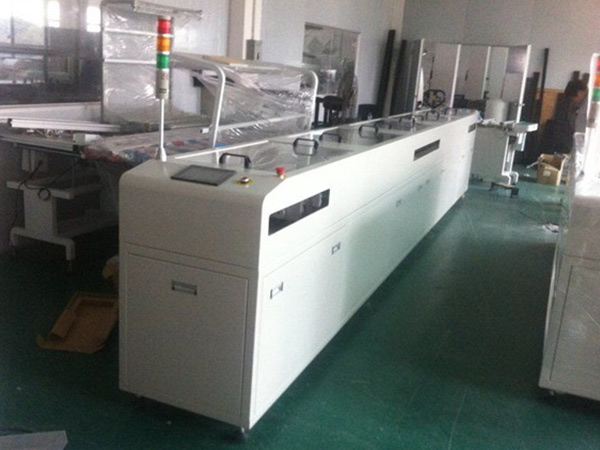

VS-PM400平行移载机

产品参数/ Product parameter

VS-PT400  SMT平行移载机

产品说明

适用:将两条SMT生产线上面的产品平移到一台回流焊上面焊接。主要用于提高回流焊的利用率,减少锡炉的保养及电费,可在一台回流炉上面同一时刻生产不同的机型。

功能及特点:
Ø 底架采用方通加12MM钢板焊接制作,表面烤漆处理,底部配M12可调脚杯,稳固可靠;
Ø 支架采用方通制作,周边封板采用冷板制作,表面表面烤漆处理;
Ø 平移采用步进电机传动,运行平稳,定位精度高;
Ø 机顶配透明有机玻璃窗,方便观察机器运行情况;
Ø 车载宽度自由可调,调整方便,提高效率;
Ø 所有定位采用磁性接近开关,PLC自动检测位置,方便调整;
Ø 操作采用触摸界面,人机对话方便,操作简单易懂;
Ø 采用高强度导向杆,确保车载运行过程中平稳,避免因震动造成的元件跌落;
Ø 带故障显示及I/O表查询,使维护变的简单迅捷;

适合PCB尺寸

Min:50×50mm;Max:300×400mm

整机架构

采用钢材焊接制作,表面烤漆处理,稳定可靠,美观大方

节拍

小于10秒

重复移动精度

小于0.5MM

移载电机

步进电机移动

传输马达

1ФAC220V 6W

控制系统

触摸屏+PLC可编程控制器

电源

1Ф AC 220V 50HZ

总功率

200W

输送高度

900+/-20mm

重量

150KG

外形尺寸

4200(L)×500(W)×1200(H)mm
