1) 本机结构原理:定制安装于回流焊设备后端，当后位机没有
来得及收板时，板子流到中间就会自动升起暂存，后位机
给出求板信号就会直通送板；当存满时，机器会自动报警；
待人工清除；
2) 工作模式：暂存、直通模式；
3) 采用带有PLC+触摸屏控制，各项参数均
可输入，人机对话十分方便、工作状态可IO监控；
4) 轨道传送板动力采用齿轮减速马达，电子调速；
5) 本机分由二部分组成：输送运输+中间升降段；
6) 中间升降区最多可做到存20片；
7) 可根据用户不同大小PCB、功能需求订制各种非标机型；
8) 适应各种SMT、DIP或组装生产线；
9) 台湾明纬直流开关电源独立供电，保障光电传感器，步进电机的供电，大大提高设备稳定性；
10) 机架采δ2MM冷轧钢板激光加工+数控冲压+二氧化碳保护焊接+喷塑工艺+精细装配工艺；
11) 标准配备行业标准信号：SMEMA，可与其它设备进行在线自动化联机运行。

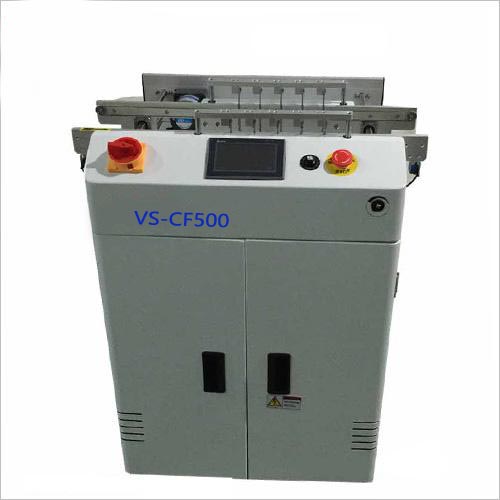

VS-CF500自动筛选缓存机
技術參數:
1) 本机结构原理:定制安装于回流焊设备后端，当后位机没有
来得及收板时，板子流到中间就会自动升起暂存，后位机
给出求板信号就会直通送板；当存满时，机器会自动报警；
待人工清除；
2) 工作模式：暂存、直通模式；
3) 采用带有PLC+触摸屏控制，各项参数均
可输入，人机对话十分方便、工作状态可IO监控；
4) 轨道传送板动力采用齿轮减速马达，电子调速；
5) 本机分由二部分组成：输送运输+中间升降段；
6) 中间升降区最多可做到存20片；
7) 可根据用户不同大小PCB、功能需求订制各种非标机型；
8) 适应各种SMT、DIP或组装生产线；
9) 台湾明纬直流开关电源独立供电，保障光电传感器，步进电机的供电，大大提高设备稳定性；
10) 机架采δ2MM冷轧钢板激光加工+数控冲压+二氧化碳保护焊接+喷塑工艺+精细装配工艺；
11) 标准配备行业标准信号：SMEMA，可与其它设备进行在线自动化联机运行。
外形尺寸(L×W×H) | 800×700×910(mm)不含升降升起的高度 |
适应PCB大小 | 50*50～L300*W350(mm) |
暂存板数量 | 1~20片（接受订制） |
步距选择 | 1-5层 |
传输高度 | 900±20MM |
PCB传输方向 | L→R或R→L |
节拍速度 | 约10片/Min |
电源 | 1P AC220V 50/60HZ 100W |
控制方式 | PLC+触摸屏 |
通讯接口 | SMEMA |
重量 | Approx.95Kg |
